在日常生活中，混凝土类型的房屋较为常见。但这种类型的房屋在使用过程中，多少都会出现大小不一的裂缝，这些裂缝的表现方法和形成原因都各不一样。长沙房屋加固小编下面带你了解下混凝土裂缝形成的原因及其处理方法。

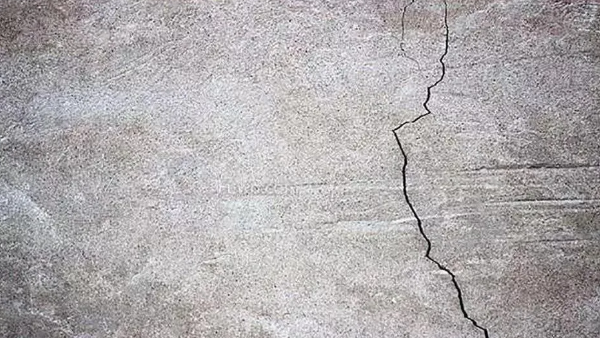

混凝土裂缝的表现

1、塑性收缩裂缝

原因：混凝土在终凝前强度较小，受高温或较大风力的影响，混凝土表面失水过快，产生急剧的体积收缩，此时混凝土的强度又无法抵抗其本身收缩，因此产生开裂。影响混凝土塑性收缩开裂的主要因素有水灰比、原材特性，环境温度、风速、相对湿度、振捣及养护等。

现象：塑性收缩裂缝多在新浇筑的混凝土构件暴露于空气中的表面出现，多呈中间宽、两端细且长短不一，互不连贯状态。较短的裂缝一般长20～30cm，较长的裂缝可达2～3m，宽1～5mm。

2、沉降收缩裂缝

原因：沉降裂缝的产生是由于结构地基土质不匀、松软、回填土不实或浸水而造成不均匀沉降所致；亦或因为模板刚度不足，模板支撑间距过大或支撑底部松动等导致，特别是在冬季，模板支撑在冻土上，冻土化冻后产生不均匀沉降，致使混凝土结构产生裂缝。

现象：沉降收缩裂缝多为贯穿性裂缝，裂缝呈梭形，其走向与沉降情况有关，一般沿与地面垂直或呈30～45度角方向发展，较大的沉降裂缝，往往有一定的错位，裂缝宽度往往与沉降量成正比关系。裂缝宽度0.3～0.4mm，受温度变化的影响较小。地基变形稳定之后，沉降裂缝也基本趋于稳定。

3、温度裂缝

原因：温度裂缝多发生在大体积混凝土表面或温差变化较大地区的混凝土结构中。

（1）由于混凝土的体积较大，大量的水化热聚积在混凝土内部而不易散发，导致内部温度急剧上升，而混凝土表面散热较快，这样就形成内外的较大温差，较大的温差造成内部与外部热胀冷缩的程度不同，使混凝土表面产生一定的拉应力。当拉应力超过混凝土的抗拉强度极限时，混凝土就会产生裂缝，这种裂缝多发生在混凝土施工中后期。

（2）由于在混凝土的施工中当温差变化较大，或者是混凝土受到寒潮的袭击等，会导致混凝土表面温度急剧下降，而产生收缩，表面收缩的混凝土受内部混凝土的约束，将受到较大的拉应力而产生裂缝，这种裂缝通常只在混凝土表面较浅的范围内产生。

现象：温度裂缝的走向通常无一定规律，常纵横交错。梁板类构件裂缝多平行于短边，深入和贯穿性的温度裂缝一般与短边方向平行或接近平行，裂缝沿着长边分段出现，中间较密。冬季较宽，夏季较窄。高温膨胀引起的混凝土温度裂缝是通常中间粗两端细，而冷缩裂缝的粗细变化不太明显，此种裂缝的出现会加剧钢筋的锈蚀、混凝土的碳化，降低混凝土的抗冻融、抗疲劳及抗渗能力等。

处理方法

1、表面封闭法

多适用于裂缝宽度小于等于0.2mm，利用低黏度且具有良好渗透性的修补胶液，封闭裂缝通道。对楼板或其他需要防渗的部位，需在混凝土表面粘贴纤维复合材料以增强封闭作用。

2、注射法

多适用于补强和封闭，裂缝宽度大于等于0.1mm且小于等于1.5mm，静止的独立裂缝、贯穿性裂缝以及蜂窝状的局部缺陷。以一定的压力将低黏度、高强度的裂缝修补胶液注入裂缝腔内，注射前，应按产品说明书的规定，对裂缝周边进行密封。

3、填充密封法

适用于裂缝宽度大于0.5mm的裂缝，填充完毕后，其表面应做防护层。在构件表面沿裂缝走向凿出槽深和槽宽分别不小于20mm和15mm的U形沟槽；当裂缝较细时，也可凿成V形沟槽。然后用改性环氧树脂或弹性填缝材料充填，并粘贴纤维复合材以封闭其表面。

4、灌浆法

多适用于处理大型结构贯穿性裂缝、大体积混凝土的蜂窝状严重缺陷以及深而蜿蜒的裂缝。利用压力设备将胶结材料，如环氧树脂、聚氨酯、水泥浆或甲基丙烯酸酯等材料压入混凝土裂缝中，在其胶结硬化后与混凝土形成一个整体，因此可以达到封堵加固的效果。
