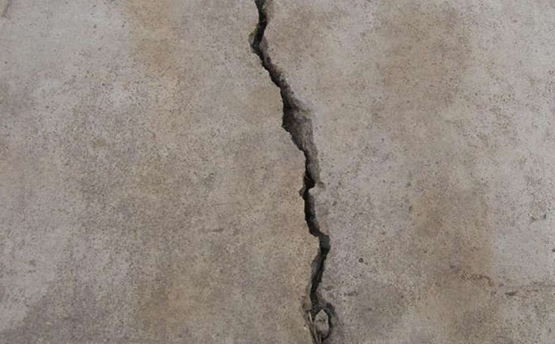

经可靠性鉴定确认为必须修补的裂缝，应根据裂缝的种类进行修补设计，确定其修补材料、修补方法和时间。对承载力不足引起的裂缝，除应采用适用的方法进行修补外，尚应采用适当的加固方法进行加固。湖南振远工程技术有限公司给大家说一下当房屋检测鉴定发现必须修补的裂缝应该如何修补？

1.裂缝修补材料应符合下列规定：

（1）改性环氧树脂类、改性丙烯酸酯类、改性聚氨酯类等的修补胶液，包括配套的打底胶、修补胶和聚合物注浆料等的合成树脂类修补材料，适用于裂缝的封闭或补强，可采用表面封闭法、注射法或压力注浆法进行修补。

修补裂缝的胶液和注浆料的安全性能指标，应符合现行国家标准《工程结构加固材料安全性鉴定技术规范》GB 50728的规定。

（2）无流动性的有机硅酮、聚硫橡胶、改性丙烯酸酯、聚氨酯等柔性的嵌缝密封胶类修补材料，适用于活动裂缝的修补，以及混凝土与其他材料接缝界面于缩性裂隙的封堵。

（3）超细无收缩水泥注浆料、改性聚合物水泥注浆料以及不回缩微膨胀水泥等的无机胶凝材料类修补材料，适用于ω大于1.0mm的静止裂缝的修补。

（4）无碱玻璃纤维、耐碱玻璃纤维或高强度玻璃纤维织物、碳纤维织物或芳纶纤维等的纤维复合材与其适配的胶粘剂，适用于裂缝表面的封护与增强。

2.当长沙房屋加固设计对修复混凝土裂缝有恢复截面整体性要求时。

应在设计图上规定：当胶粘材料到达7d固化期时，应立即钻取芯样进行检验。

钻取芯样应符合下列规定：

（1）取样的部位应由设计单位决定；

（2）取样的数量应按裂缝注射或注浆的分区确定，但每区不应少于2个芯样；

（3）芯样应骑缝钻取，但应避开内部钢筋；

（4）芯样的直径不应小于50mm；

（5）取芯造成的孔洞，应立即采用强度等级较原构件提高一级的细石混凝土填实。

3. 长沙房屋安全鉴定后芯样检验应采用劈裂抗拉强度测定方法。

当检验结果符合下列条件之一时应判为符合设计要求：

（1）沿裂缝方向施加的劈力，其破坏应发生在混凝土内部，即内聚破坏；

（2）破坏虽有部分发生在裂缝界面上，但这部分破坏面积不大于破坏面总面积的15％。
